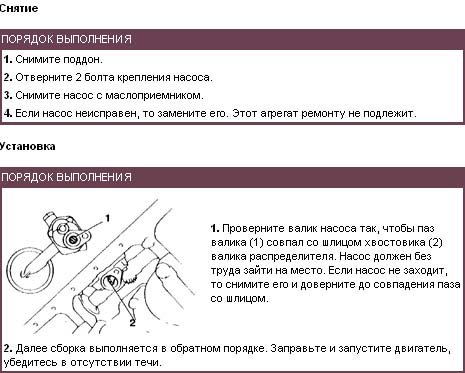

Маслянный насос: снятие и установка

Маслянный поддон: снятие и установка

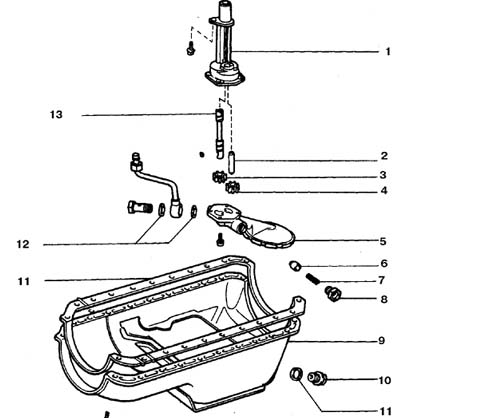

1. Масляный насос 2. Валик ведомой шестерни 3. Ведущая шестерня 4. Ведомая шестерня 5. Маслоприемник 6. Редукционный клапан 7. Пружина 8. Заглушка 9. Масляный поддон 10. Сливная пробка 11. Прокладка 12. Выпускной патрубок 13. Валик ведущей шестерни

Снятие:

1. Отсоедините батарею от массы. 2. Поднимите передок автомобиля. 3. Слейте масло и снимите масляный фильтр. 4. Отсоедините выхлопную трубу от коллектора. 5. Снимите стартер и крышку колоколообразного картера. 6. Отверните болты поддона (см. рис. Масляный поддон двигателя 3F-E) и снимите масляный поддон. При необходимости сместите поддон легкими ударами деревянного или резинового молотка.

Установка :

1. Удалите с разъемных плоскостей блока цилиндров и поддона остатки уплотнения. Промойте уплотняемые плоскости растворителем. 2. Установите новую прокладку. 3. Установите поддон и заверните болты. Затяните болты поддона с заданным моментом, начиная затяжку по углам и продолжая в диагональном порядке. 4. Далее сборка выполняются в обратном порядке. Залейте масло в двигатель и замените фильтр. Запустите двигатель и убедитесь в отсутствии течей.
